Hoi beste lezers, na het zware werk van de afgelopen weken eindelijk even tijd gehad om eens enkele vragen van leden ter harte te nemen en ook deze weer eens de nodige info geven ik had een lijstje gemaakt met vragen van leden te beginnen met het aan zetten van connectors of fiches of zoals iedereen ze zeker kent de PL259 ..
Deze is te vinden voor allerhande coax diameters van de standaard RG58 tot de duurdere aircell 7/8 en natuurlijk ook de dikkere coax RG213 RM400 ..
Nu bij mijn foto’s werd door mij de
RG213U – MIL – C – 17F
Deze gebruik ik al jaren ook de PL259 connectors zet ik al jaren zonder problemen op de getoonde manier aan de coax …
Hoe zet je een PL connector op de kabel
2 cm buitenmantel strippen.
De koper gevlochten mantel volledig ontrafelen mag geen vlechtingen meer bevatten zoals op de foto met een tandenstokertje kan je dit makkelijk doen.
De binnen kern strip je voor 1.5 cm zoals op foto zo dat er een 0.5cm plastic van de kern blijft…
Hier neem je een schaar en je knipt hier de koper mantel mooi rond deze lengte mag iets minder als een 1cm zijn dus 9mm is perfect ..
Hier heb ik hem netjes naar onderen geplooid zodat de PL259 plug er op kan
Hier heb ik hem er strak opgezet deze moet er met een sleuteltje opgedraaid worden met de hand is dit niet mogelijk !

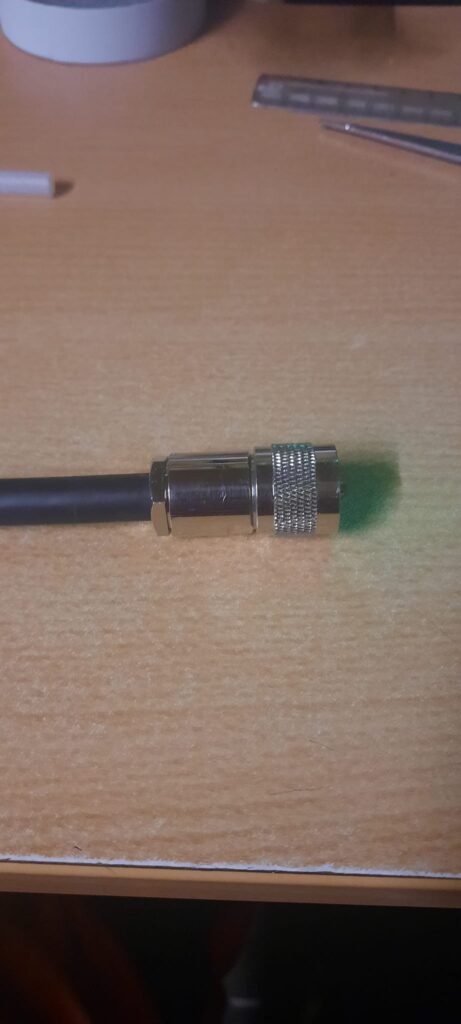

Het resultaat na het opschroeven met een sleuteltje …
Ook even kijken in de plug daar zie je de 0.5 cm plastic van de kern mooi tegen de bovenkant van de fiche aansluiten …
De mantel kan dus nooit de kern raken op deze manier …

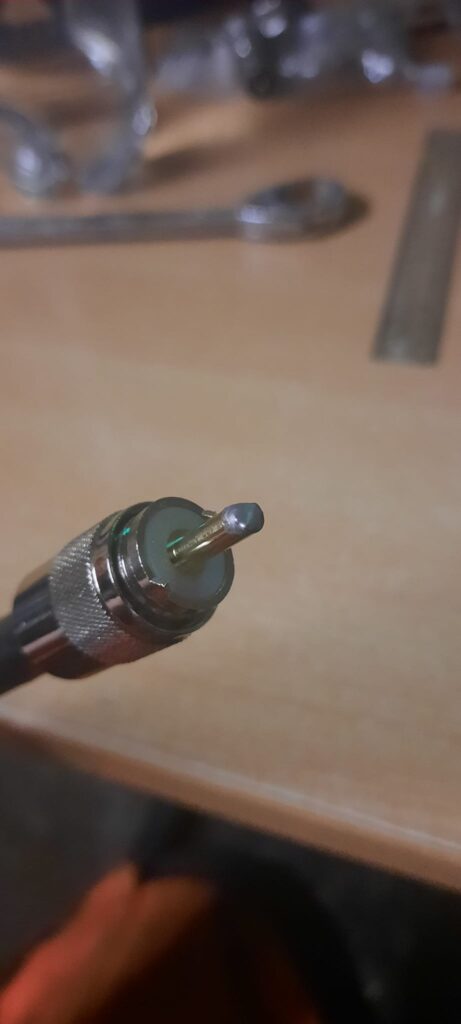

Hier zie je mooi de koper kern in de kern pin van de connector
En dit is hoe we het solderen op een nette manier.
Hoe zet je een N connector aan de coaxkabel
De N connector wordt gebruikt voor de hogere frequenties en is niet nodig voor HF. Ook hier legt Sven je uit hoe je deze op de juiste manier aan de coaxkabel bevestigd.
Of zoals ze zeggen de waterdichte krimp connectors
Deze zijn 10mm goed voor de RG 213 RM400
Te strippen gedeelte hier is 2.5 cm
Hier ziet u de volgorde die u moet toepassen alvorens verder te gaan …
Het tweede ringetje gaat enkel over de kopermantel.
Het ringetje zit dus onder de mantel na het open plooien …
De koper mantel mag dan beetje uit elkaar gedaan worden maar niet zoals met de schroef fiche waar de mantel wel volledig uit elkaar geplooid moest worden zie foto !
Hier wordt dan de massa huls over de kern plastic gedaan …
Deze wordt er goed ingedrukt zodat de koper mantel tussen het ringetje en de huls komt te zitten zoals op de foto …
Dan mag er met een schaar alle overtollige uitstekende koperdraad afgeknipt worden …
Zo zou het er moeten uitzien dan.
Hier strippen we dan weer de plastic van de kern op 2 cm lengte zodat er weer een 0.5 cm over blijft. .. zoals op foto
Hier zetten we dan het mannelijke gedeelte van de connector op zijn plek solderen is nog niet nodig eerst verder monteren !
Hier werdt de buitenkant van de connector over de binnenkant geschoven ….
Als de connector er dus over zit zou het er zo moeten uit zien.
Alles in elkaar geschroefd lekker netjes.
En dan mag je de center solderen zoals hier op de foto netjes werk
En uiteraard kun je de kabel nog even doormeten om er zeker van te zijn dat er geen sluiting zit tussen de kern en de massa. Hopelijk hebben jullie weer wat benodigde info met deze uitleg. En probeer altijd goede kwaliteit pluggen te gebruiken. Des te langer heb je geen problemen met vocht e.d.
Groeten van Sven de 16DCG001
